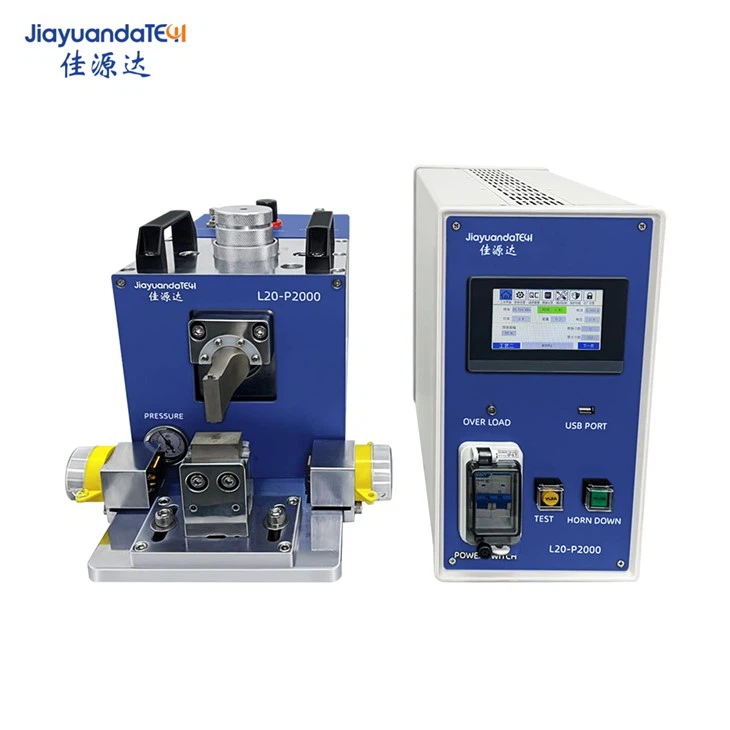

Ultrazvučni stroj za zavarivanje litij ionske baterije
1.lithium lon baterija ultrazvučni spot stroj za zavarivanje. Effektivno zavarivanje koje se može dovršiti unutar 0. 01-15 s3.GOOD Vodljivost, otpornost je blizu nule .Supports višeslojni zavarivanje
Opis proizvoda:
Princip rada ultrazvučnog metalnog zavarivanja litij baterija temelji se na principu ultrazvučne vibracije. Tijekom postupka zavarivanja, ultrazvučni vibrator pretvara električnu energiju u ultrazvučnu energiju i tu energiju prenosi u metalnu površinu koja će se zavariti kroz glavu zavarivanja. Ultrazvučna vibracija može otresti labave nečistoće i okside na metalnoj površini, postižući kontakt atomske razine na površini metala, stvarajući na taj način metalurške veze između atoma na metalnoj površini i dovršavajući postupak zavarivanja.
Parametar proizvoda:
| Model proizvoda | L40-P800 | L20-P2000 | L20-P4500 |
| Napajanje | Jednofazni AC220V/AC110V preklopljiv 50Hz | Jednofazni AC220V/AC110V preklopljiv 50Hz | Jednofazni AC220V/AC110V preklopljiv 50Hz |
| Zrak | Komprimirani zrak 0. 5-0. 8MPa | Komprimirani zrak 0. 5-0. 8MPa | Komprimirani zrak 0. 5-0. 8MPa |
| Ultrazvučna vršna snaga (W) | 500 | 1200 | 2600 |
| Maksimalna snaga stroja (W) | 600 | 1500 | 2800 |
| Ultrazvučna frekvencija (KHZ) | 40 | 20 | 20 |
| Maksimalno vrijeme ultrazvuka | 0.4s | 0.4s | 0.4s |
| Podesiva točnost ultrazvučnih vremena (i) | 0.01s | 0.01s | 0.01s |
| Veličina navoja ultrazvučne kalupe | M8*1.25 | 1/2*20UNF | 1/2*20UNF |
| Izlaz podataka | Može izvoziti svaki podaci o zavarivanju s vanjskog USB pogona | Može izvoziti svaki podaci o zavarivanju s vanjskog USB pogona | Može izvoziti svaki podaci o zavarivanju s vanjskog USB pogona |
| Gornja veličina kalupa (mm) | 4×4 | 4×4 8×4 | 12×4 8×4 |
| Donja veličina kalupa | 20 × 20 Brzo rastavljanje i zamjenjivo | 20 × 20 Brzo rastavljanje i zamjenjivo | 20 × 20 Brzo rastavljanje i zamjenjivo |
| Maksimalni broj slojeva zavarivanja | 20 slojeva bakrene folije (negativna elektroda) 20 slojeva aluminijske folije (pozitivna elektroda) | 30 slojeva bakrene folije (negativna elektroda) 30 slojeva aluminijske folije (pozitivna elektroda) | 60 slojeva bakrene folije (negativna elektroda) 60 slojeva aluminijske folije (pozitivna elektroda) |
Sastav opreme
Ultrazvučni metalni stroj za zavarivanje litijske baterije uglavnom se sastoji od sljedećih dijelova:
Ultrazvučni vibrator: Kao temeljna komponenta zavarivačkog stroja, odgovoran je za pretvaranje električne energije u ultrazvučnu energiju.
Glava zavarivanja: ključna komponenta koja prenosi ultrazvučnu energiju zavarivanja u područje zavarivanja, a njegov dizajn i proizvodnju izravno utječu na kvalitetu zavarivanja.
Stalak: Strukturna komponenta koja podržava cijeli stroj za zavarivanje, osiguravajući stabilnost i točnost tijekom postupka zavarivanja.
Upravljački sustav: uključujući upravljanje mikroračunalom, podešavanje elektroničke frekvencije i LCD zaslon, koji se koristi za podešavanje parametara zavarivanja, nadziranje procesa zavarivanja i osiguravanje stabilnog rada opreme.
Karakteristike zavarivanja
Snažni spojevi lemljenja: Ultrazvučno zavarivanje može tvoriti snažne molekularne veze, čineći zglobove lemljenja izuzetno jakim, bliskom snazi samog materijala.
Mali unutarnji otpor spojeva lemljenja: Tijekom postupka zavarivanja, metalna površina doseže kontakt na atomskoj razini, smanjujući otpor kontakta, što je korisno za poboljšanje performansi baterije.
Nema oksidacije: ultrazvučna vibracija može ukloniti okside na metalnoj površini i izbjegavati oksidne inkluzije tijekom zavarivanja.
Brza brzina: Cijeli ciklus zavarivanja obično je manji od jedne sekunde, što uvelike poboljšava učinkovitost proizvodnje.
Jednostavan za rad: Oprema kontrolira mikroračunalo, što je jednostavno i lako razumljivo, a lako je realizirati automatiziranu proizvodnju.
